碳钢法兰安装全攻略:步骤与注意事项

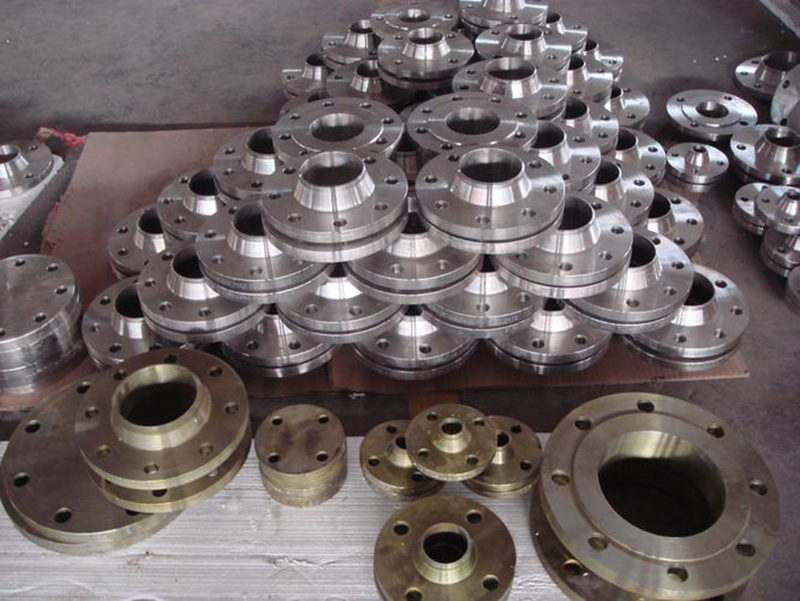

材料检查：

确认碳钢法兰（常用牌号如ASTM A105）规格、压力等级（如Class 150、300）符合设计要求。

检查法兰、螺栓、螺母、垫片是否完好，无裂纹、变形或锈蚀。

确保垫片类型（非金属如石墨、金属如螺旋缠绕垫片）适合工况。

工具准备：

扭矩扳手（用于精确控制螺栓预紧力）。

法兰对中工具、清洁刷、润滑剂（如石墨润滑脂）。

测量工具（游标卡尺、水平仪）。

管道准备：

确保管道端面平整、清洁，无毛刺或污物。

检查管道与法兰的对中性，偏差不得超过1.5mm。

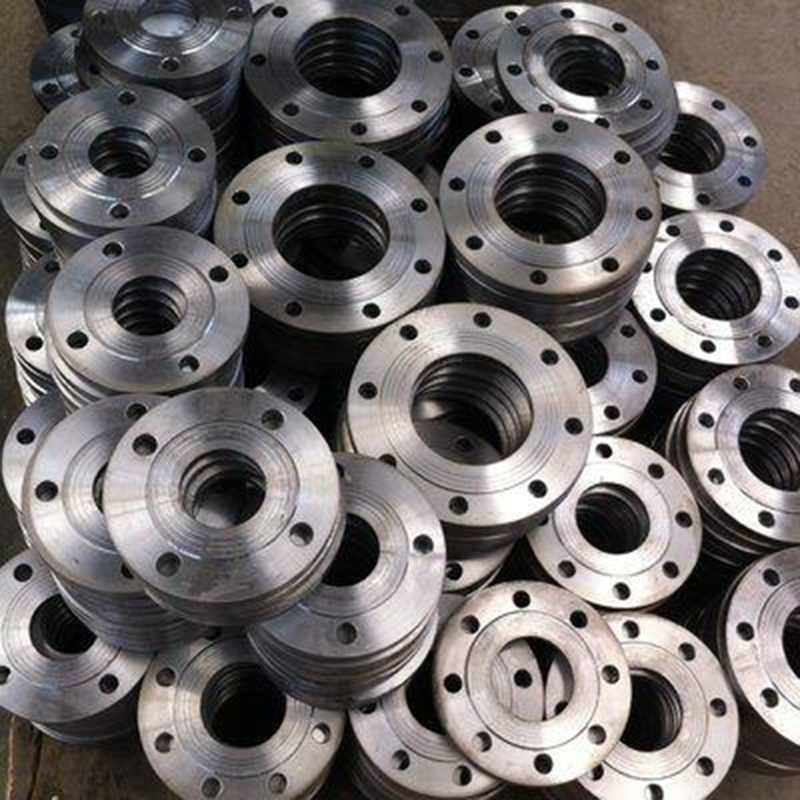

安装步骤

清洁与检查法兰面：

用钢丝刷或溶剂清洁法兰密封面，确保无油污、锈蚀或异物。

检查密封面粗糙度（推荐Ra 3.2-6.3μm），确保无划痕或凹陷。

安装垫片：

将垫片置于两法兰密封面之间，确保居中，无偏移。

根据工况选择垫片厚度（通常1.5-3mm），避免过厚或过薄影响密封。

法兰对中与临时固定：

使用对中工具或临时螺栓确保两法兰平行，轴线偏差<1mm。

检查法兰间隙均匀，推荐间隙为2-4mm（视垫片类型而定）。

螺栓安装：

按对角顺序（星形交叉法）插入螺栓，涂抹适量润滑剂以减少摩擦。

确保螺栓规格（长度、直径）符合标准（如ASME B16.5），螺母旋入顺畅。

逐步紧固螺栓：

采用三阶段紧固法：

第一阶段：用手或低扭矩（约30%目标扭矩）初步拧紧，确保垫片均匀受力。

第二阶段：用扭矩扳手按对角顺序拧至60%-70%目标扭矩。

第三阶段：按标准扭矩值（参考ASME PCC-1或设计手册）全紧，检查扭矩一致性。

推荐扭矩值示例（以Class 150、1/2”螺栓为例）：约50-70 Nm，具体参考设计规范。

最终检查：

检查螺栓受力均匀，法兰面无明显倾斜。

使用水平仪确认法兰水平度，必要时调整。

进行压力测试（如水压或气压测试），检查是否泄漏。

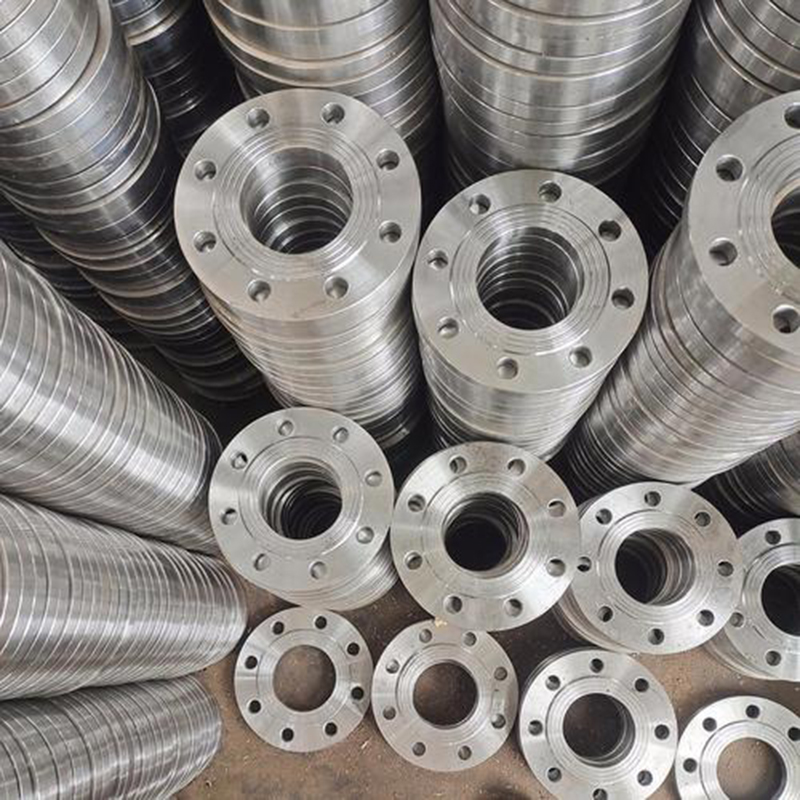

关键注意事项

密封面保护：

避免在运输或安装过程中划伤密封面，任何微小划痕可能导致泄漏。

使用专用保护盖或临时覆盖物保护法兰面。

螺栓紧固注意：

避免过度紧固，防止垫片压溃或法兰变形。

使用校准过的扭矩扳手，确保扭矩值精确，偏差控制在±5%。

垫片选择与安装：

确保垫片材料与介质兼容（如避免石墨垫片用于强氧化性介质）。

不要重复使用旧垫片，防止密封失效。

对中与间隙：

法兰不对中可能导致应力集中，影响密封寿命。

确保法兰间隙均匀，避免因热胀冷缩导致的应力变化。

环境与工况考虑：

碳钢法兰易受腐蚀，安装前可涂防锈漆或在潮湿环境使用镀锌螺栓。

高温工况（>300°C）需考虑热膨胀，使用适合的垫片和螺栓材料。

质量控制：

记录每颗螺栓的扭矩值，便于后续维护和检查。

安装后进行无损检测（如超声波检测法兰焊缝），确保无缺陷。

常见问题与解决方法

泄漏问题：

原因：垫片安装不当、螺栓紧固不均或密封面缺陷。

解决：重新检查垫片位置，均匀紧固螺栓，或更换损坏的法兰/垫片。

螺栓松动：

原因：振动或热胀冷缩导致预紧力不足。

解决：增加扭矩检查频率，必要时使用弹簧垫圈或锁紧螺母。

法兰变形：

原因：过度紧固或管道不对中。

解决：严格按扭矩标准操作，使用对中工具校准。

总结

碳钢法兰的安装需严格遵循准备、清洁、对中、紧固、检查的步骤，注重密封面保护、螺栓扭矩控制和垫片选择。通过规范操作和细致检查，可确保法兰连接的密封性和可靠性，延长管道系统使用寿命。
